El Cuadro General de Mando y Protección (CGMP) es el corazón operativo de cualquier instalación eléctrica residencial. Una correcta configuración no solo garantiza el cumplimiento del Reglamento Electrotécnico para Baja Tensión (REBT), sino que asegura la continuidad del servicio y la protección de bienes y personas.
En este artículo analizaremos cómo estructurar un cuadro eléctrico para electrificación elevada (o media/alta potencia, 9,2 kW), los requisitos de calidad de la aparamenta, el protocolo de verificación de la toma de tierra y el aislamiento, así como las medidas de seguridad normativas.

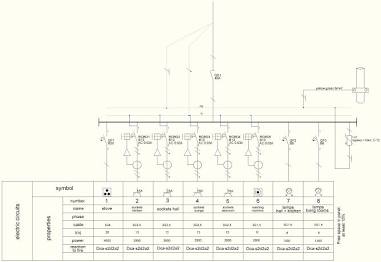

1. Esquema unifilar y composición para electrificación elevada
Según la ITC-BT-25, cuando la vivienda supera la previsión básica (5,75 kW) o incluye climatización, secadora o automatización, debemos pasar a electrificación elevada. Esto exige un IGA (Interruptor General Automático) de al menos 40A y una división adecuada de diferenciales para evitar disparos intempestivos.
Distribución de protecciones y secciones:
| Elemento | Parámetros nominales | Sección de cable (mm²) | Función principal |
|---|---|---|---|
| IGA | 40A / Curva C / Poder corte ≥ 4,5 kA | 10 mm² | Protección general de la derivación individual |
| PCS / PCS+ | Protector de Sobretensiones (Permanentes y Transitorias) | 10 mm² | Protección frente a descargas atmosféricas y picos de red |
| ID 1 | Diferencial 40A / 30mA (Clase A o AC) | 10 mm² (Cabecera) | Protege C1, C2, C3, C4.1, C5 |
| ID 2 | Diferencial 40A / 30mA (Superinmunizado) | 10 mm² (Cabecera) | Protege C4.2, C4.3, C8, C9, C10 |
| C1 (Alumbrado) | PIA 10A | 1,5 mm² | Puntos de luz y automatización básica |
| C2 (Tomas generales) | PIA 16A | 2,5 mm² | Tomas de corriente de uso general y frigorífico |
| C3 (Cocina/Horno) | PIA 25A | 6 mm² | Vitrocerámica y horno |
| C4.1 / C4.2 / C4.3 | PIAs de 16A / 20A | 2,5 mm² / 4 mm² | Lavadora, lavavajillas y termo eléctrico |
| C5 (Baños/Cocina) | PIA 16A | 2,5 mm² | Tomas en zonas húmedas |
| C8 / C9 / C10 | PIAs de 16A a 25A según receptor | Varía (2,5 a 6 mm²) | Calefacción, aire acondicionado, secadora |
Nota REBT: Ningún diferencial debe proteger más de 5 interruptores automáticos (PIAs). Si superas esa cifra, debes añadir un ID adicional para garantizar la selectividad y evitar fugas acumuladas.

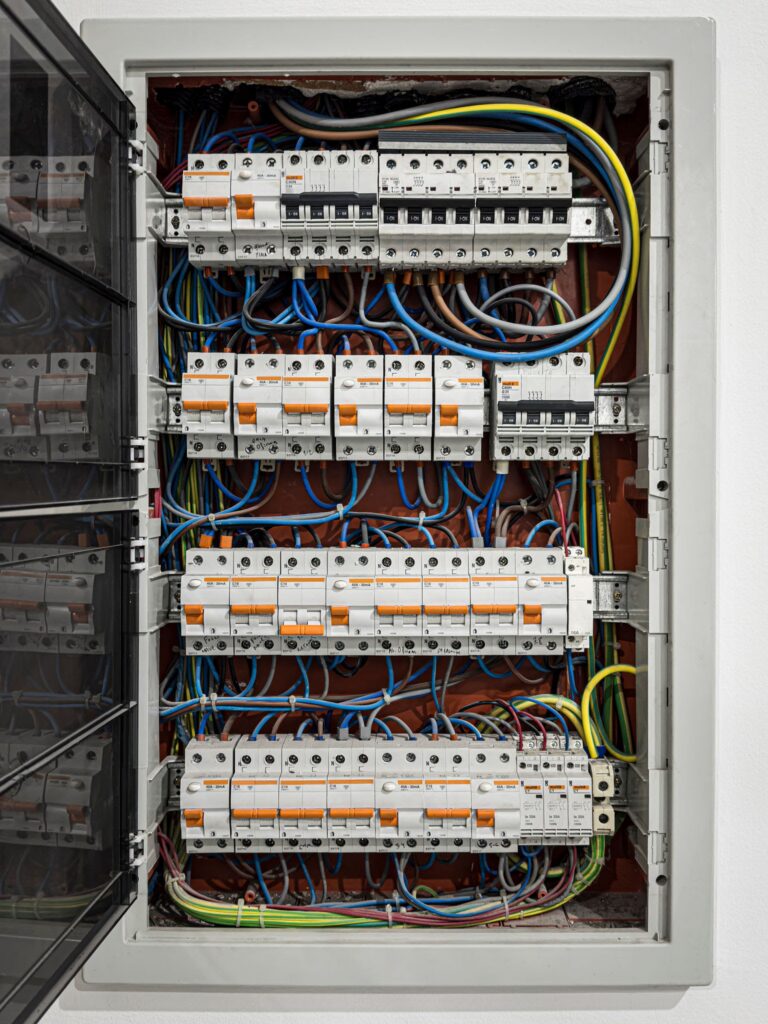

2. Montaje físico del cuadro y calidad de los componentes
El peinado e interconexión del cuadro debe realizarse utilizando embarrados de distribución (peines) o cable flexible de 10 mm² con sus correspondientes punteras aisladas prensadas con crimpadora hexagonal/cuadrada. Un fallo habitual es el apretado directo del cable multifilar bajo el borne roscado, lo que provoca el cizallamiento de hilos y puntos calientes por resistencia de contacto.
Calidad de la aparamenta
No todos los térmicos son iguales. En la instalación de una vivienda es fundamental seleccionar aparamenta con:
- Poder de corte mínimo de 4.500 A (4,5 kA) según UNE-EN 60898 (se recomiendan 6 kA para zonas cercanas a la centralización de contadores).
- Diferenciales Superinmunizados (Clase A o F): Esenciales en circuitos con cargas electrónicas (inversores, electrodomésticos A+++, fuentes conmutadas) para evitar que las corrientes continuas pulsantes cieguen el toroide del diferencial Clase AC tradicional.

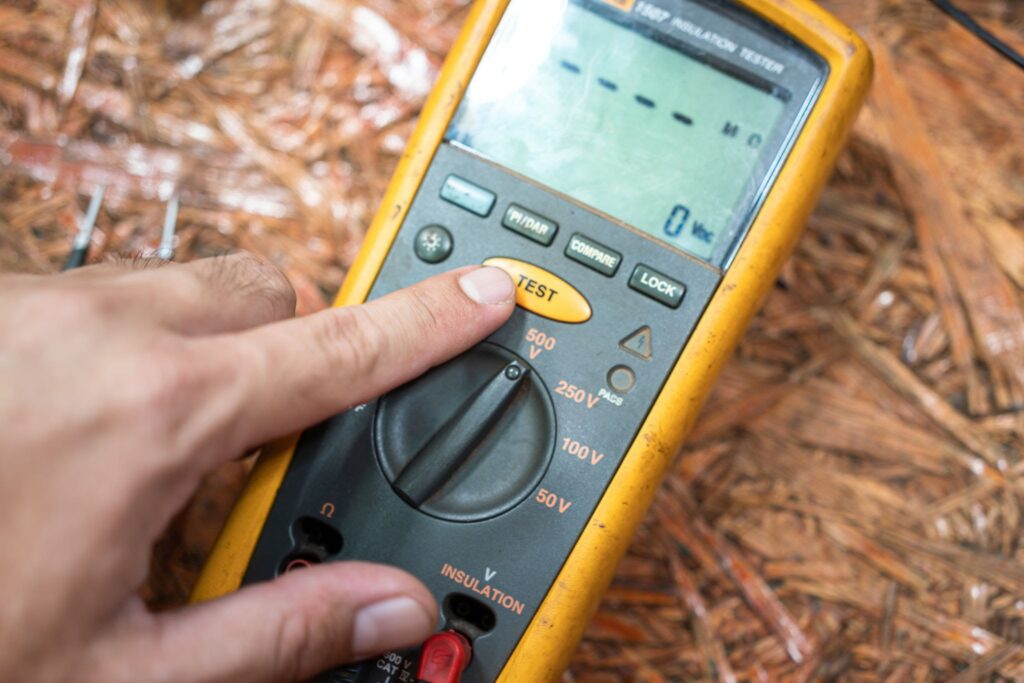

3. Comprobación de la toma de tierra con equipo multifunción KPS
Una puesta a tierra no se presupone: se mide. Antes de dar tensión a la instalación, la ITC-BT-18 exige verificar que el valor de la resistencia de tierra mantenga las tensiones de contacto por debajo de 50 V (o 24 V en locales conductores).
Protocolo de medición con verificador multifunción KPS:
- Verificación de bucle de tierra (con tensión):
- Configurar el equipo KPS en modo Loop / Zs (sin disparo de diferencial) para evitar que salte la protección de 30mA durante la prueba.
- Conectar las puntas entre Fase, Neutro y el borne del conductor de protección (PE).
- Obtener la impedancia de bucle Ra. El valor de la resistencia de tierra debe cumplir RA ≤ 50V / 0,03A ≈ 1666 Ω (en la práctica se buscan valores inferiores a 15–50 Ω).
- Ensayo del interruptor diferencial (RCD Test):
- Medir tiempo de disparo (t) a 1×IΔn (debe disparar en menos de 300 ms).
- Medir corriente real de disparo (I) mediante rampa de corriente (debe disparar entre el 50% y el 100% de la nominal, ej. entre 15mA y 30mA).
4. Medición del aislamiento entre conductores (ITC-BT-05)
La prueba de rigidez y resistencia de aislamiento evita cortocircuitos, fugas no deseadas y riesgos de incendio. Se realiza estrictamente SIN TENSIÓN y con todos los receptores desconectados (bombillas quitadas, electrodomésticos desenchufados).
Pasos para realizar el ensayo:
- Desconectar el IGA para aislar el cuadro de la red exterior.
- Posicionar el medidor de aislamiento (Megóhmetro / KPS) en una tensión de ensayo de 500 V DC (conforme a la tabla de la ITC-BT-05 para instalaciones con tensión nominal de 230 V).
- Efectuar las siguientes mediciones entre conductores activos y tierra:
- Fase – Neutro (con interruptores cerrados para abarcar toda la línea).
- Fase – Tierra (PE).
- Neutro – Tierra (PE).
- Criterio de aceptación: La resistencia de aislamiento registrada debe ser igual o superior a 0,5 MΩ (500.000 Ω). En instalaciones nuevas bien ejecutadas, el equipo suele marcar valores en Gigaohmios (>999 MΩ).
5. Prevención de Riesgos: EPIs y EPCs en Baja Tensión
El trabajo en cuadros eléctricos requiere aplicar rigurosamente las 5 Reglas de Oro según el RD 614/2001 para trabajos sin tensión:
Las 5 Reglas de Oro
- Desconectar completamente todas las fuentes de alimentación (bajar IGA / Fusibles).
- Prevenir cualquier reenganche (bloqueo mecánico o candado en el IGA + etiqueta de señalización).
- Verificar la ausencia de tensión con un comprobador fiable (voltímetro o detector bipolar).
- Poner a tierra y en cortocircuito (en B.T. si hay riesgo de realimentación/generación distribuida).
- Proteger frente a elementos próximos en tensión y delimitar la zona de trabajo.
Equipos de Protección
- Medidas de Protección Colectiva (EPC): Manta aislante para cubrir embarrados con tensión adyacentes, apantallamientos de separación y señalización de zona de riesgo eléctrico.
- Equipos de Protección Individual (EPI):
- Calzado de seguridad: Categoría S3 con suela dieléctrica aislante.
- Guantes dieléctricos: Clase 00 (hasta 500 V) o Clase 0 (hasta 1000 V), combinados con guantes de piel.
- Pantalla facial de protección: Contra arco eléctrico en maniobras o mediciones.
- Herramienta aislada: Herramientas de mano certificadas VDE 1000 V (IEC 60900).
